co-reach=熔融造粒、制片、冷卻
● 利用物料的低熔點特性，根據物料熔融態時的粘度范圍，通過特殊的布料裝置將熔融液均勻在其下方勻速移動的鋼帶（皮帶）上（或者被旋轉的轉鼓粘附），在鋼帶（皮帶）下方設置的連續噴淋裝置的冷卻作用下，使物料在輸送、移運過程中得到冷卻、固化，從而達到成型的目的。
● 適用于熔點(或軟化點)在50℃-300℃所需成型的各種物料，以及有“過冷結晶”特性的物料。
● 產品形狀有半球狀、片狀、條狀、紡錘形、方塊性等多種形狀,生產量從50kg-7000kg/hr。
ZGJ系列轉鼓結片機適用于熔點在４００℃以?xún)?nèi)的各種物料，采用虹吸式噴淋冷卻方式，分組式刮刀，產品為不規則片狀。典型物料：苯酐、順酐、硫磺、萘、硫化堿、脂肪醇等。
|
工作原理 該設備一機兩用，既可干燥，又可結片。物料在滾筒的一個轉動周期中完成布膜、脫水或冷卻、刮料、得到干燥制品或結片制品的全過程，一般均在5-20s的時間內完成。濕料膜的厚度一般為0.5-1.5mm。 滾筒結片 是一個冷卻結晶過程,料盤中熔融料液與冷卻的滾筒接觸,在滾筒表面形成一層料膜,通過霧化強化傳熱,使料膜冷卻、凝固結晶,結晶后的料膜被刮刀鏟下,成為片狀產品。適應于低熔點物料的冷卻結片一步法成形。 |
 |
設備特點
☆ 國產化重大裝備科技攻關成果
☆ 設有側刮刀,避免滾筒側端積料
☆ 設備結構緊湊 ,占地面積小
☆ 滾筒精度高,采用多組刮刀，轉速可調
☆ 多功能，既可結片又可干燥
☆ 半管夾套式料盤，安全可靠
|
適應物料 ● 結片： ○ 聚乙烯低聚物、石油樹脂、氧化聚乙烯等高分子類產品 ○ 軟片、苯酐、順酐、萘、平平加、高級脂肪醇、氯乙酸、硝酸胍、雙酚A、乙酸鈉、甘油酯等有機化工產品 ○ 氯化鈣、硫氫化鈉、硫化堿、燒堿等無機化工產品 ● 干燥： ○ 硫化元、硫化青等漿狀染料 ○ 磷酸二氫鈉、磷酸鈉、氯化鎂等無機物溶液 ○ 脫脂乳、牛奶、中藥乳濁液、拉開粉、酵母、動植物膠、α-淀粉等食品醫藥類溶液 |
 |
技術參數
|
規格 |
滾筒規格 |
電機功率 |
外形尺寸 |
||
|
L |
W |
H |
|||
|
GT-1 |
600X600 |
2.2∽3 |
2400 |
1480 |
1410 |
|
GT-3 |
800X1200 |
3∽5.5 |
3360 |
2000 |
1600 |
|
GT-4.5 |
1200X1200 |
5.5∽7.5 |
3730 |
2250 |
2050 |
|
GT-7.5 |
1400X1800 |
5.5∽11 |
4460 |
2460 |
2350 |
|
GT-9 |
1600X1800 |
7.5∽15 |
4460 |
2600 |
2550 |
|
GT-22 |
2300X3000 |
11∽18.5 |
7200 |
3900 |
3350 |

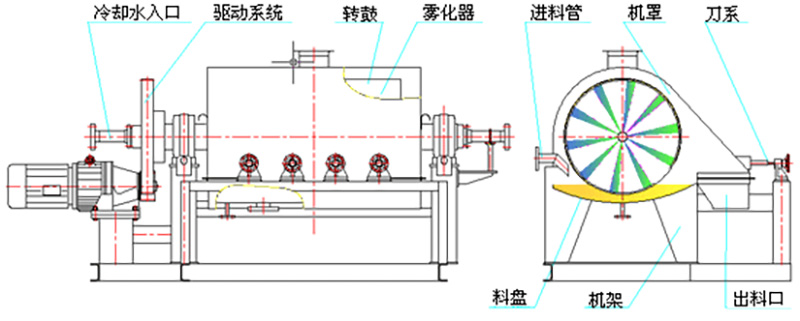

結構原理圖
典型用戶：河北辛集化工廠硫磺結片；貴州天柱硫磺結片；獨山子煉油廠苯酐結片；廣州波爾順酐結片；新疆天山硫化堿結片。
